Profil à joint debout

Principales caractéristiques

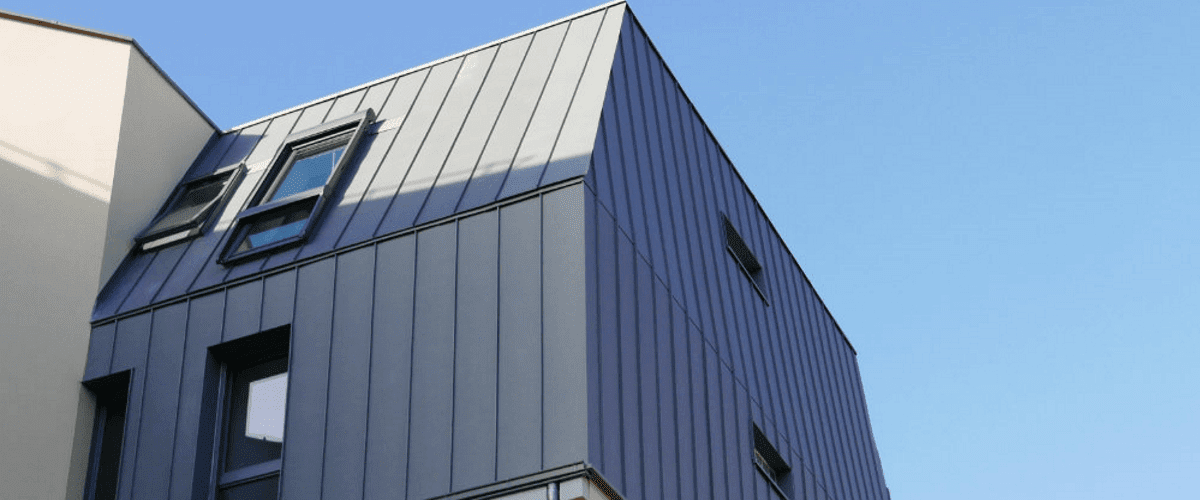

L´esthétisme intemporel d´un système qui révèle votre projet.

Ce système traditionnel, le plus répandu en couverture, offre de très nombreuses possibilités architecturales tout en maintenant une finition épurée qui s´intègre parfaitement à son environnement.

  • S´adapte à tous les styles d´architecture et aux formes les plus complexes.
  • Garantit une étanchéité optimale grâce au double sertissage des reliefs longitudinaux.
  • S´installe rapidement et facilement.
joint debout

Détail du système

1. Panneau
2. Jonction longitudinale entre panneaux réalisée par double sertissage des joints debout
3. joint de dilatation
4. Entraxe
5. Pattes fixes
6. Pattes coulissantes pour gérer la dilatation des panneaux
7. Bande d’étanchéité auto-expansive pour les toits en pente de moins de 7º.

Domaine d´usage

Support autorisé:

  • Pose sur voligeage continu en bois compatible avec le zinc (sapin épicéa ou pin sylvestre ayant subi un traitement fongicide et insecticide).
  • Support ventilé avec lame d’air en sous-face du voligeage.



Matériaux non-compatibles:

  • Bois : Mélèze, chêne, châtaignier, cèdre, pin Douglas
  • Métaux : Cuivre, fer, aciers non protégés
  • Autres métaux de construction : Le béton, le mortier de ciment, les feutres bitumineux, le plâtre, les panneaux de bois agglomérés, les panneaux isolants



Géométrie de la couverture:

  • Toutes les formes
  • Pente minimale de 5% obligatoire



Contraintes climatiques: Installation dans toutes les régions vent selon la NV65.

Réaction au feu:A1 pour elZinc® Naturel et elZinc Slate® et A2 pour elZinc Rainbow®.

Les composants du système

Les fixations

On utilise des pattes de fixation en acier inoxydable austénitique d’une épaisseur de 0,5mm. Elles doivent présenter une résistance à l’arrachement de 50 daN. Ces pattes sont fixées par vissage sur le voligeage. Elles sont insérées entre les profils, dans l’épaisseur des plis du joint debout.

Afin d’assurer à la fois le maintien et la dilatation des profils à joint debout, on utilise deux types de pattes de fixation:

Les pattes fixes pour la zone fixe. On pose à la suite 5 pattes fixes, à raison de 3 pattes/mètre. La localisation de la zone fixe varie en fonction de la pente.

Les pattes coulissantes pour la zone dilatante. On pose 3 pattes/mètre.

Les profils

Epaisseur 0,65mm – 0,7mm – 0,8mm
Hauteur du joint 25mm
Entraxe avec bobine de 500mm de large 430mm
Entraxe avec bobine de 650mm de large 580mm
Longueur de panneau sur toiture plane 15m maximum pour une pente 5% ≤  p ≤ 20%

13m maximum pour une pente 20% ≤ p ≤ 60% 10m maximum pour une pente 60% ≤  p≤ 173%

6 m maximum pour une pente 173% ≤ p

Longueur de panneau sur toiture cintrée 20m maximum
